1.2. Tema 2: ARQUITECTURA DE
UN SBD
1.2.1. Arquitectura de un
sistema de bases de datos
Presentaremos a continuación
la arquitectura de un SBD, aunque no podemos asegurar que cualquier SBD se corresponda
exactamente con ella. Sin embargo, esta arquitectura se corresponde
suficientemente bien con un gran número de sistemas. Además, está de acuerdo
con la arquitectura propuesta por el grupo ANSI/SPARC.
La arquitectura se divide en
tres niveles generales: interno, lógico global y externo.
El nivel interno es el más
cercano al almacenamiento físico, o sea, es el relacionado con la forma en que
los datos están realmente almacenados.
El nivel externo es el más
cercano a los usuarios, o sea, es el relacionado con la forma en que los datos
son vistos por cada usuario individualmente.
El nivel lógico global es un nivel
intermedio entre los dos anteriores.
Existirán varias
"vistas externas" diferentes. Cada vista es una representación más o
menos abstracta de alguna porción de la base de datos total y existirá
únicamente una "vista general", consistente en una representación
también abstracta de la base de datos en su totalidad. Igualmente, existirá una
única "vista interna" que representa a la base de datos completa, tal
y como está realmente almacenada.
A continuación, estudiaremos con mayor
detalle cada uno de los niveles de la arquitectura vista anteriormente y la
forma en que ellos interactúan.
1.2.1.1. El nivel externo
Es el nivel del usuario
individual, donde un usuario puede ser un programador de aplicación o un
usuario final con cualquier grado de sofisticación. Cada usuario tiene un
lenguaje a su disposición:
Para el programador, ese
lenguaje puede ser un lenguaje de programación convencional, tal como Pascal, o
un lenguaje de programación específico de un sistema, tal como el FoxPro.
Para el usuario final, el
lenguaje puede ser un lenguaje de consulta (interrogaciones, query) o un
lenguaje de propósito especial, quizás basado en sistemas de menúes y ventanas,
y construido para satisfacer los requerimientos de un usuario, y se encuentra
soportado por algún programa de aplicación en línea.
Es importante señalar que
todo lenguaje debe incluir un sublenguaje de datos, o sea, un subconjunto del
lenguaje que trata específicamente con los objetos de la base de datos y sus
operaciones. Se dice que el sublenguaje de datos (DSL) está embebido dentro del
correspondiente lenguaje huésped. Este lenguaje huésped es el encargado de
asegurar otras facilidades ajenas a la base de datos, tales como variables
locales, operaciones de cálculo, lógica if-then-else, etc. Un sistema dado,
puede soportar múltiples lenguajes huésped y múltiples sublenguajes de datos.
En principio, cualquier
sublenguaje de datos es realmente una combinación de, al menos, dos lenguajes
subordinados: un lenguaje de definición de datos (DDL), el cual garantiza la
definición o descripción de los objetos de la base de datos, y un lenguaje de
manipulación de datos (DML), el que garantiza la manipulación o procesamiento
de esos objetos.
Ya se ha indicado que un
usuario individual estará, generalmente, interesado sólo en cierta porción de
la base de datos completa. Aún más, la vista de esa porción será generalmente
abstracta cuando se compara con la forma en que los datos están físicamente
almacenados. El término definido por el comité ANSI/SPARC para una vista
de un usuario es vista externa, la cual es el contenido de la base de datos tal
y como es vista por un usuario en particular. O sea, para ese usuario, la vista
externa es la base de datos.
En general, una vista
externa consiste en múltiples ocurrencias de múltiples tipos de artículos
externos. Un artículo externo no es necesariamente igual a un artículo
almacenado.
El sublenguaje de datos del
usuario se define en términos de artículos externos; por ejemplo, una operación
del DML que permite recuperar artículos, generará una ocurrencia de artículos
externos y no una ocurrencia de artículos almacenados.
Cada vista externa se define mediante
un esquema externo consistente, básicamente, en definiciones de cada uno de los
diferentes tipos de artículos externos en esa vista. El esquema externo se
escribe usando la porción del DDL del sublenguaje de datos del usuario; además,
tiene que existir una definición de la correspondencia entre el esquema externo
y el esquema lógico global.
1.2.1.2. El nivel lógico
global
La vista lógica es una
representación del contenido informativo total de la base de datos. En
comparación con la forma en que los datos están almacenados físicamente, es una
forma abstracta. Esta vista puede ser muy diferente de la forma en la que los
datos son vistos por un usuario en particular. Pretende ser una vista de los
datos tal como son en lugar de cómo los usuarios están forzados a verlos por
las restricciones, digamos, de un lenguaje particular o de un determinado
hardware que utilicen.
Consiste en múltiples
ocurrencias de múltiples tipos de artículos lógicos. Por ejemplo, puede ser una
colección de ocurrencias de artículos de departamentos, más una colección de
ocurrencia de artículos de empleados, etc. Un artículo lógico no es
necesariamente igual a un artículo externo ni a un artículo almacenado.
La vista lógica se define
mediante el esquema lógico que incluye las definiciones de cada uno de los
diferentes tipos de artículos lógicos. El esquema lógico se describe usando
otro lenguaje de definición de datos: el DDL lógico. Si se desea lograr la
independencia de los datos, entonces las definiciones del DDL lógico no deben
comprender ninguna consideración sobre la estructura de almacenamiento ni la
estrategia de acceso. Ellas tienen que ser definiciones sólo referentes al
contenido informativo.
Si el esquema lógico logra
verdaderamente la independencia de los datos, entonces los esquemas externos
que se definen sobre el esquema lógico lograrán también, necesariamente, la
independencia de los datos.
Entonces, es una vista del
contenido total de la base de datos y el esquema lógico es una definición de
esa vista. Sin embargo, el esquema lógico no es, simplemente, un conjunto de
definiciones como las que se encuentran, por ejemplo, en un programa Pascal.
Las definiciones en el esquema lógico deben incluir una gran cantidad de
aspectos adicionales, tales como los chequeos de protección y los chequeos de
integridad.
En la mayoría de los
sistemas actuales, el esquema lógico es realmente sólo un poco más que la
simple unión de todos los esquemas externos individuales; posiblemente con la
adición de algunos chequeos simples de protección e integridad. Sin embargo,
está claro que los sistemas del futuro soportarán un nivel lógico mucho más
sofisticado, que permita también describir la forma en que se usan los datos,
cómo fluyen de un punto a otro, para qué se usan en cada punto, a qué controles
son sometidos, etc.
1.2.1.3. El nivel interno
La vista interna es una
representación de bajo nivel de la base de datos completa, que consiste en
múltiples ocurrencias de múltiples tipos de artículos internos.
"Artículo interno" es el
término definido por ANSI/SPARC para la construcción que hasta ahora hemos
llamado artículo almacenado. La vista interna está entonces aún a un paso del
nivel físico, ya que ella no opera en términos de artículos físicos (también
llamados páginas o bloques) ni con consideraciones específicas de los equipos,
tales como tamaños de sectores o pistas.
Básicamente, la vista
interna asume un espacio de dirección lineal infinita. Los detalles de cómo se
hace corresponder ese espacio con el almacenamiento físico son muy específicos
de un sistema y deliberadamente se omitieron de la arquitectura.
La vista interna se describe
mediante el esquema interno, el cual no sólo define los diferentes tipos de
artículos almacenados, sino que también especifica los índices que existen, la
representación de los campos almacenados, la secuencia física en que están los
artículos almacenados, etc. El esquema interno se describe usando otro lenguaje
de definición de datos: el DDL interno.
1.2.1.4. Correspondencias
entre los niveles de la arquitectura
En el esquema presentado de
la arquitectura de un SBD, se observan los niveles de correspondencias, uno
entre los niveles externo y lógico global y otro entre los niveles lógico
global e interno.
La correspondencia
lógica/interna especifica la forma en que los artículos y campos lógicos se
representan en el nivel interno. Además, si se cambia la estructura de la vista
interna, o sea, si se hace un cambio en el esquema interno, entonces, la
correspondencia lógica/interna tiene también que cambiar en consecuencia, de
modo que el esquema lógico permanezca invariable. En otras palabras, los
efectos de estos cambios deben ser aislados por debajo del nivel lógico para
que se mantenga la independencia de los datos.
Existe también una
correspondencia externo/lógica entre cada vista externa particular y la vista
lógica. Las diferencias que pueden existir entre estos dos niveles son
similares a las que pueden existir entre las vistas lógica e interna. Por
ejemplo, los campos pueden tener diferente tipos de datos, se pueden cambiar
los nombres de artículos y campos, múltiples campos lógicos pueden ser
combinados en un único campo externo, etc. Puede existir al mismo tiempo
cualquier cantidad de vistas externas; cualquier cantidad de usuarios puede
compartir una vista externa dada; las diferentes vistas externas se pueden
solapar. Algunos sistemas permiten la definición de una vista externa a partir
de otra (mediante una correspondencia externa/externa); esta característica es
útil cuando varias vistas externas están estrechamente relacionadas entre sí.
1.2.1.5. El administrador de
la base de datos (DBA)
Por último, en el esquema
aparece el administrador de la base de datos, quien es la persona o grupo de
personas responsable del control total de todo el sistema. Entre las tareas del
administrador de la base de datos está:
-
Decidir el contenido informativo de la base de datos
-
Decidir la estructura de almacenamiento y la estrategia de acceso
-
Garantizar el enlace con los usuarios
-
Definir los chequeos de autorización y procedimientos de validación
- Definir la estrategia de
reorganización de la base de datos para aumentar la eficiencia del sistema
El SGBD interactúa con cada uno de los
niveles y las correspondencias entre ellos.
1.2.2. Organizaciones de
archivos y el nivel interno de la arquitectura
Físicamente, se puede decir
que las bases de datos se almacenan siguiendo diferentes organizaciones de
archivos. Cada una de éstas tiene distintas características de desempeño;
ninguna se puede decir que sea óptima para todas las aplicaciones, sino que se decide
emplear una u otra en dependencia de la aplicación.
A continuación,
presentaremos, a grandes rasgos, las principales características de las más
usadas organizaciones de archivos, de modo que puedan tener ideas de cómo se
pueden organizar los datos en estos archivos para lograr determinados
objetivos. Pero, antes de ello, abordaremos algunas definiciones y
características relativas a los archivos.
Empezaremos diciendo que la
utilización de los archivos se debe a dos causas fundamentales:
Manejo de mucha información
Almacenamiento de información permanente
Ya que el trabajo en memoria
interna es muy rápido, pero es un recurso relativamente escaso y caro, y la
memoria periférica es más barata, aunque más lenta. Además, influye en esto el
hecho de que el contenido de la memoria central se pierde al cesar el fluido
eléctrico, lo que hace aconsejable almacenar en soportes externos los grandes
volúmenes de información.
1.2.2.1. Operaciones
fundamentales sobre archivos
Las operaciones
fundamentales que se realizan sobre archivos pueden colocarse en dos grandes
grupos:
1.2.2.1.1 Acceso
Se entiende el acceso a un
archivo como la forma por la cual es posible tener conocimiento de la
información contenida en los respectivos registros, o sea, el modo como se
pueden leer los registros del archivo, las ocurrencias de estos registros
almacenadas en él.
Las diferentes formas de
accesar un archivo pueden agruparse en dos tipos:
En secuencia o secuencial.- Se
caracteriza por el hecho de que, en la lectura del archivo, es obligatorio que,
a continuación del tratamiento del registro de orden n, se traten los de orden
n+1, n+2, ... hasta un límite determinado. Puede realizarse desde el inicio del
archivo o a partir de un registro n.
Aleatorio o directo.- Se caracteriza porque se
lee, y consecuentemente trata cualquier registro en cualquier orden (a través
de la llave o una transformación de ésta). No puede realizarse en periféricos
de acceso secuencial.
1.2.2.1.2 Actualización
La mayoría de los archivos
deben ser actualizados con el decurso del tiempo para que se ajusten a la
realidad. La actualización de un archivo se realiza mediante tres operaciones
fundamentales:
Alta.-
Se crea un nuevo registro en el archivo.
Baja- Se
elimina un registro. Puede ser lógica o física.
Modificación.-
Se cambia alguna información en el registro.
Para realizar las
actualizaciones es importante validar los datos que se van a actualizar.
1.2.2.2. Organización de los
archivos
Es necesario indicar que la
bibliografía existente al respecto asume diferentes posiciones respecto a la
terminología a emplear. En muchos casos las definiciones son ambiguas y hay
poco acuerdo entre los textos que tratan este tema.
A pesar de esto, en la
actualidad, las organizaciones generalmente aceptadas son:
2.2.1 Organización
Secuencial
Es la forma más sencilla para
almacenar los registros de un archivo, uno después de otro, a continuación del
otro. Todos los registros se almacenan por su posición: uno es el primero, el
siguiente es el segundo y así sucesivamente. Es la más vieja forma de organizar
un archivo y fue empleada para las cintas magnéticas desde los inicios de la
computación.
Ejemplo:
Archivo PROFESOR, en el que están las
ocurrencias de profesores una a continuación de la otra:
2.2.2 Organización Indizada
Los accesos a los registros
almacenados se realizan a través de un índice. La forma básica de un índice
incluye una llave de registro y la dirección de almacenamiento para éste. Para
encontrar un registro específico, se rastrea primero el índice y, al encontrar
la dirección, se accede directamente el registro.
Entonces, un índice es
un archivo auxiliar que se utiliza para accesar los registros de otro archivo,
que llamaremos archivo principal o de datos, por el valor de un dato o conjunto
de datos, que es la llave o clave de indización.
A los registros del índice
se les llama entradas. Cada entrada corresponde a un valor o intervalo
de valores de la llave y es el padre cuyos hijos son los registros del archivo
principal, en los cuales la llave toma el valor, o un valor del intervalo de
valores que corresponde a la entrada en cuestión.

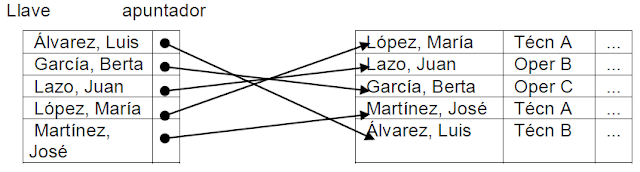

En la siguiente figura se muestra un
archivo índice muy simple en el que se tiene la llave y un puntero al dato en
el archivo principal.
Archivo Índice Archivo de Datos
Para un mismo archivo
principal puede haber varios índices, correspondientes a diferentes claves de
indización.
Si la llave de indización para un
archivo índice es una llave primaria, entonces, al índice se le llama primario.
Si la llave de indización es algún atributo que no identifica unívocamente cada
ocurrencia, se dice que el índice es secundario. En este caso, para un
valor de la llave existen, en general, varios registros que tienen ese valor en
el atributo correspondiente. Por ejemplo, en un archivo de PRODUCTOS el índice
por número de producto (NUMPROD) sería primario y un índice por tipo de
producto (TIPOPROD) sería secundario.
En muchos sistemas
informativos los índices secundarios son numerosos.
Se dice que un índice es denso
si tiene una entrada para cada valor de la clave que aparece, por lo menos,
en algún registro del archivo principal, lo que no quiere decir que tenga una
entrada para cada uno de estos registros. El índice primario es, generalmente,
un índice denso, es decir, contiene todos los valores de la clave primaria.
Por ejemplo, en la figura anterior, el
índice es denso, porque existe una entrada en el índice para cada valor
diferente de la llave de indización. Para el caso del archivo de datos de la
figura anterior, el siguiente índice que considera como llave el cargo del
trabajador también es denso pues, de igual forma, existe una entrada en el
índice para cada valor diferente de la llave de indización.
Archivo
índice
Un índice no denso necesita que
la clave sea campo de ordenamiento del archivo de datos, pues así es posible
accesar los registros, cuyo valor de la llave no aparece en ninguna entrada,
para lo cual se accesa el registro apuntado por la entrada con un valor de la
clave más próximo por defecto (por ejemplo) al del registro buscado y, luego,
se va recorriendo secuencialmente el archivo principal en orden creciente de
los valores de la llave, desde aquel registro, hasta encontrar el registro
buscado, si existe, o hasta encontrar uno con valor más alto de la clave, en
cuyo caso no existe. Este es el caso de la organización secuencial indizada.
Si desea saber más acerca de
estos temas, puede consultar las siguientes páginas.
En esta página web hallará algunos
conceptos complementarios a los mostrados en el manual sobre la arquitectura de
una base de datos.
En esta página web encontrará
definiciones complementarias al almacenamiento secuencial indexado.
En esta página web hallará algunos
conceptos complementarios a los mostrados en el manual sobre la introducción a
la base de datos.
Es esta página web encontrará
definiciones complementarias sobre los objetivos de las base de datos.
Es esta página web encontrará ejercicios
sobre la representación de la información.
0 comentarios:
Publicar un comentario
